Coupleurs optiques multimodes durcis 1×2

Le coupleur multimode 1×2 CP-X est conçu pour résister aux conditions difficiles des environnements aérospatiaux, notamment aux vibrations, aux chocs et aux températures élevées. Il présente une insensibilité modale élevée, est quasi achromatique et garantit une excellente stabilité de son ratio de couplage sur une large gamme de longueurs d’ondes.

Le coupleur CP-X fonctionne de façon bidirectionnelle, permettant à la lumière de se déplacer dans les deux sens à travers tous les ports. Cela lui permet d’être utilisée comme un combineur ou un séparateur pour les signaux optiques se déplaçant dans n’importe quelle direction à travers le coupleur. Il est également parfaitement adapté à la configuration aller-retour (« round-trip »), couramment utilisée dans la détection par fibre optique, les systèmes basés sur la réflexion, et les configurations de test optique. Cela permet de séparer les signaux transmis et réfléchis.

Ce composant passif est disponible avec des fibres à gradient d’indice 50/125 µm ou 62,5/125 µm, ainsi qu’avec des fibres à saut d’indice Low-OH Launch 105/125 µm.

Des fibres haute performance sont également proposées, notamment les versions acrylate haute température (HTA) et résistante aux radiations (HTA RH).

Selon la fibre utilisée, le CP-X permet de couvrir la gamme de longueurs d’ondes 532-1625 nm.

Bien qu’il soit compatible avec tous types de connecteurs sur chaque port, les connecteurs FCXtreme® ou NANOXtreme® certifiés pour le mil-aéro sont recommandés pour les applications aérospatiales, en particulier lorsqu’ils sont associés à des terminaisons APC polies afin de minimiser les réflexions arrières.

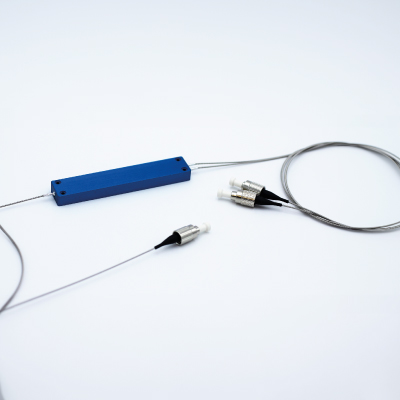

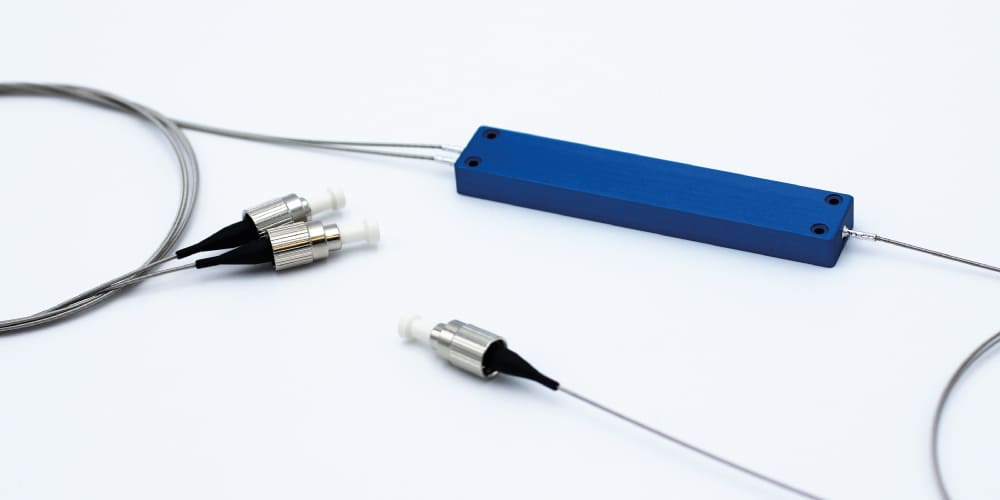

Ce coupleur renforcé est livré dans un boîtier métallique bleu et offre un choix de gaines de protection résistantes à la chaleur et à faible dégazage, notamment un tube PEEK de Ø 0,9 mm, un tube en acier inoxydable de Ø 1 mm ou un câble LTCX de Ø 1,8 mm.
